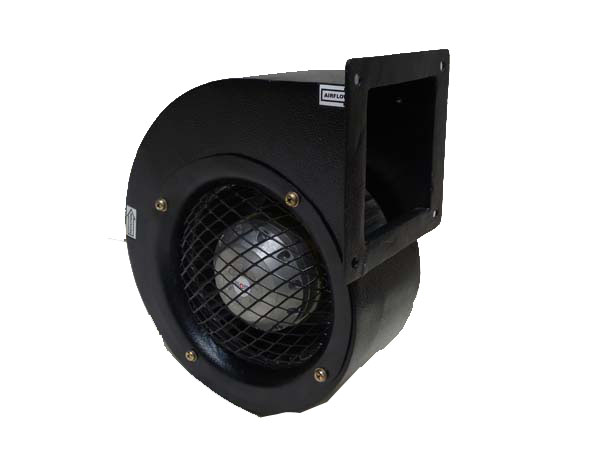

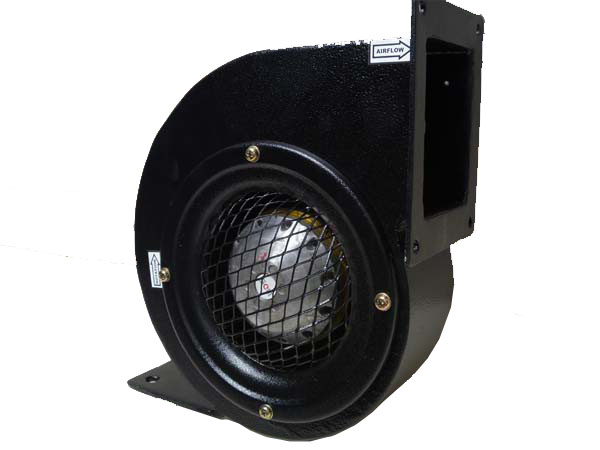

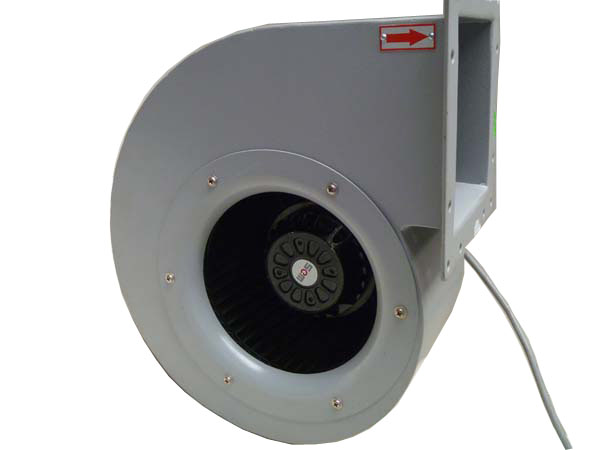

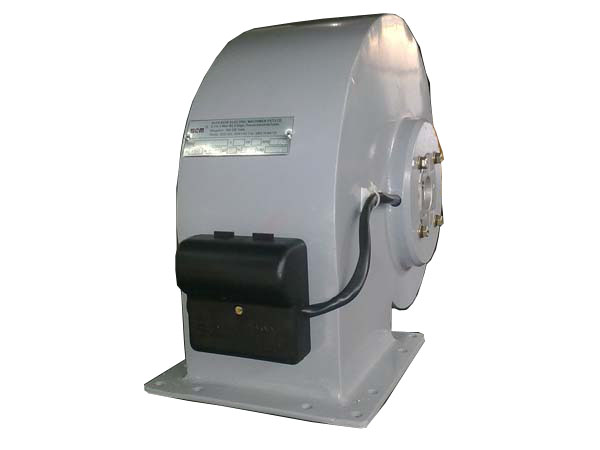

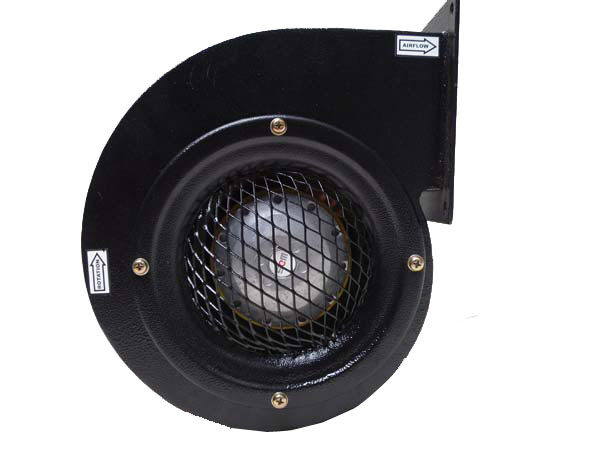

Single Inlet Forward Curved Impeller
Technical Specification
TYPE | I/P SUPPLY | AMPS (A) |
WATTS (W) |
RPM | OUTPUT | Static-Pr (mm-wc) |
dBA | Cap. µf |
Admissible Ambient Temp : |
Weight Kg |
|
(CMH) | (CFM) | ||||||||||
1EC 1BF | 230V, 1Ø, 50Hz | 0.22 | 50 | 1450 | 55 | 32 | 6 | 50 | 1 | 70 | 2.25 |
1EC 1BT | 230V, 1Ø, 50Hz | 0.15 | 50 | 2750 | 140 | 82 | 25 | 72 | 1.5 | 70 | 2.25 |
5EC 1BT | 230V, 1Ø, 50Hz | 0.35 | 50 | 2700 | 290 | 171 | 35 | 64 | 2 | 70 | 2.5 |
5EC 3BT | 415V, 3Ø, 50Hz | 0.2 | 50 | 2650 | 290 | 171 | 35 | 72 | - | 70 | 3 |
6EC 1BT | 230V, 1Ø, 50Hz | 0.4 | 50 | 2600 | 410 | 241 | 30 | 73 | 2 | 70 | 3.2 |
6EC 3BT | 415v, 3Ø, 50Hz | 0.25 | 50 | 2750 | 410 | 241 | 35 | 74 | - | 70 | 3.6 |
7EC 1Bt | 230V, 1Ø, 50Hz | 0.6 | 50 | 2550 | 500 | 294 | 38 | 68 | 4 | 70 | 4.3 |
7EC 3BT | 415V, 3Ø, 50Hz | 0.25 | 50 | 2550 | 500 | 294 | 38 | 68 | - | 70 | 4.4 |
9EC 1BF | 230V, 1Ø, 50Hz | 0.25 | 50 | 1400 | 220 | 129 | 18 | 60 | 2.5 | 70 | 4.5 |
9EC 3BF | 415V, 3Ø, 50Hz | 0.35 | 50 | 1400 | 240 | 141 | 18 | 64 | - | 70 | 4.5 |
9EC 1BT | 230V, 1Ø, 50Hz | 0.65 | 50 | 2500 | 450 | 265 | 40 | 70 | 4 | 70 | 4.5 |
9EC 3BT | 415V, 3Ø, 50Hz | 0.25 | 50 | 2500 | 450 | 265 | 40 | 70 | - | 70 | 4.5 |
10EC 1BT | 230V, 1Ø, 50Hz | 0.1 | 50 | 2150 | 630 | 371 | 55 | 70 | 6 | 70 | 4 |
10EC 3BT | 415, 3Ø, 50Hz | 0.3 | 50 | 2150 | 630 | 371 | 55 | 70 | - | 70 | 4 |
12EC 1BF | 230V, 1Ø, 50Hz | 0.64 | 50 | 1350 | 1050 | 618 | 20 | 68 | 5 | 70 | 7.5 |
12EC 3BF | 415V, 3Ø, 50Hz | 0.4 | 50 | 1350 | 1050 | 618 | 20 | 68 | - | 70 | 7.5 |

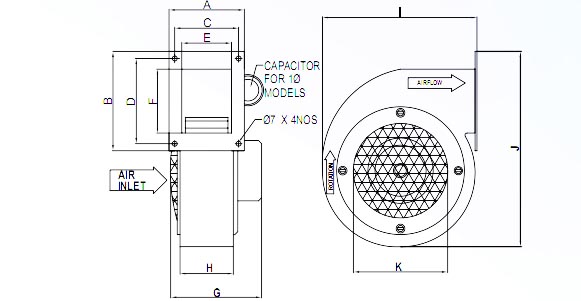

Product Drawing
Dimensional Details
TYPE | A | B | C | D | E | F | G | H | I | J | K |
1EC SERIES | 177 | 88 | 99 | 67 | 57 | 57 | 90 | 56 | 177 | 191 | 96 |
5EC SERIES | 114 | 85 | 98 | 68 | 80 | 60 | 128 | 81 | 176 | 187 | 96 |
6EC SERIES | 120 | 111 | 100 | 85 | 85 | 73 | 134 | 86 | 178 | 210 | 96 |
7EC SERIES | 130 | 120 | 115 | 105 | 105 | 92 | 160 | 98 | 222 | 265 | 125 |
9EC SERIES | 109 | 140 | 90 | 120 | 120 | 90 | 128 | 75 | 225 | 275 | 140 |
10EC SERIES | 135 | 122 | 115 | 105 | 105 | 92 | 160 | 98 | 222 | 265 | 140 |
11EC SERIES | 183 | 188 | 163 | 168 | 68 | 134 | 157 | 135 | 296 | 360 | 149 |
